YGW 手烧生物质导热油炉

容量：
1.4 -7MW
热效率：
98%
适用燃料：
天然气,液化天然气,液化石油气,重油,甲醇,生物质,煤,秸秆,木材,沼气,
应用范围：
化工、木材加工、食品、涂装、石化、油脂等行业

简介：YGW卧式手烧生物质有机热载体加热系统是一种以有机热载体(导热油)作为传热介质的新型热动力设备，利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉，其重要部件为导热油炉本体。由于有机热载体具有热稳定性能...

产品介绍

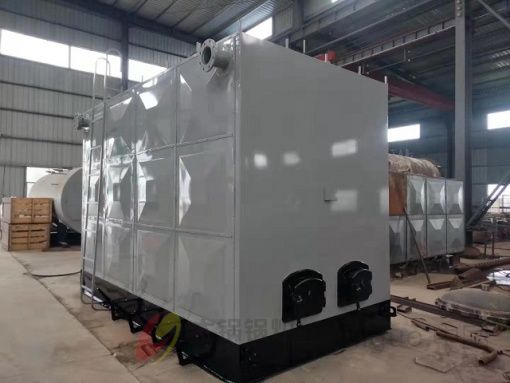

121634029992-l (1).jpg

YGW 卧式手烧生物质有机热载体加热系统是一种以有机热载体(导热油)作为传热介质的新型热动力设备，利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉，其重要部件为导热油炉本体。由于有机热载体具有热稳定性能好传热性能佳，低压运行，以及*毒无味，对设备无腐蚀等许多优点，有机热载体加热系统在工业应用中具有无可比拟的*越性，能在较低的运行压力下获得较高的工作温度;可进行稳定的加热和*确的温度调节;在各个等级的负荷下热效率均能保持在**佳水平;液相输送热能，在300℃时热载体较水的饱和蒸汽压力小70倍;品质高的热源(导热油炉)有机热载体加热系统可在常压液相下，输出高达350℃的热油。功率通常用“MW”(兆瓦)表示炉的容量，旧单位也用“万千瓦/时”或“万大卡/时”，即“104kcal/h”表示;有机热载体炉(也称导热油炉)的优势在于“高温低压“、运行平稳而被广泛运用。有机热载体炉有液相、气相之分，有机热载体炉为液相(气相炉国内很少用)温度可*确控制在用户要求使用的范围内，能同时为多个用热单元提供热量，通过热交换器可产生热水、蒸汽、热空气和生活用水

性能优势

1、不同燃料适应性强

燃烧设备与上炉体分开设计，可根据固体燃料的不同性质单独设计炉膛结构;

2、炉排结构多样性

本结构炉排有固定和活动两种形式，根据燃料性质可采用人工或机械上料。

3、大直径燃烧室

锅炉燃烧室由立式大直径圆盘管组成，盘管结构或串联或并联，燃料燃烧空间足，燃烧完全，热效率高。

4、盘管设计

炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低，安全可靠。

5、流程设计

烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。

6、出力充足

受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。

7、自动控制措施完善

控制精确出油温度，并对介质温度、压力及超烟温设置多重控制保护，确保运行安全。

8、自动控制水平**

锅炉控制器采用西门子/德力西电气元件，性能可靠。

工作原理

有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，实现在低压力下获得高工作温度介质的功能，并且能对介质运行进行高精密控制。系统热利用率高，运行维修方便，是一种安*、*效、节能的理想供热设备。

技术参数

型号名称	YGW-1000T	YGW-1200T	YGW-1400T	YGW-1900T	YGW-2400T	YGW-2900T	YGW-3500T	YLW-4700T
额定热功率(KW)	80万	100万	120万	160万	200万	250万	300万	400万
设计热效率(％)	80	80	78.9	78.7	77.2	78.4	79.2	81.7
工作压力(Mpa)	≤0.8
**高工作温度(℃)	310
炉内容油量（m3）	1.0	1.26	1.18	1.45	2.1	2.62	3.1	4.64
配管连接接口（DN）	100	125	125	150	150	150	150	200
排烟温度	162.2	150.8	162.5	164.8	193.4	168.7	157.8	138.7
循环油量(m3/h)	76.2	96.4	112.2	153	193.3	242.3	281.8	356.9
适用燃料	木柴、生物质、烟煤
**大运输件尺寸（m）	3.6ⅹ2.2ⅹ3.4	4.0ⅹ2.6ⅹ3.4	4.5ⅹ2.4ⅹ3.6	5.2ⅹ2.8ⅹ3.8	5.5ⅹ2.5ⅹ4.4	6.3ⅹ2.6ⅹ4.4	6.6ⅹ2.6ⅹ4.7	7.6ⅹ2.98ⅹ5.9

售后服务

您在购买太锅锅炉时，就可享受到我公司对产品的优质服务，为了使太锅锅炉能够合理、正确、规范的使用和避免非专业人员对该产品锅炉进行维修造成损坏或减短使用寿命，我公司对产品的服务工作做出如下承诺：

1、我公司可根据贵单位的要求承担锅炉设计、安装等与锅炉有关的各项事宜，采取交钥匙工程，我们可提供完善的售后服务，指导如何使用和维护锅炉及配件，提高锅炉运行效率，最大限度的延长设备使用寿命。

2、我公司售后服务中心配备有售后服务软件，对每台锅炉建立相应的管理档案，对每台出厂的锅炉进行售后服务跟踪管理,售后人员对锅炉进行定期的回访，并将每台锅炉的情况反馈到售后服务中心，由中心进行汇总分析，并做出相应的指导，根据我公司为客户设立的设备档案，定期向客户提示应当进行检修的部位，并且将根据客户的要求定期为客户提供检修人员。

3、遇有紧急情况，我公司可提供24小时服务，迅速解决。根据区域的不同，1—12小时内到达现场，省内12小时内解决问题，省外24小时解决问题。

4、我公司锅炉产品由中国人民保险公司承担质量保险。

5、除报价以外，提供免费设备锅炉房的有关各项事宜，办理各种锅炉运行手续。

6、太锅公司免费培训锅炉操作人员及技术服务，并可提供锅炉房内安装工艺设计图。 7、保修期内因质量有问题的配件免费更换,本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费，保修期满后负责终身维修。

8、根据锅炉服务管理档案，定期电话回访指导锅炉日常保养，令锅炉能正常运转，使锅炉保持良好运行状态。

9、工程安装过程，双方配合，严格管理，确保优质样板工程。真正实现“买名牌，买满意，买放心”，给贵单位增添光彩。设计、制造、安装、验收、施工、培训、全部采取一条龙服务，确保锅炉正常运行。
