生物质蒸汽锅炉

容量：
1-10T
热效率：
82%
适用燃料：
生物质
应用范围：
化学、塑料、橡胶、脱臭、脂肪酸蒸馏、加热、加氢反应、酯化、热压、压延、工业蒸馏等

简介：DZL单锅筒纵置式链条炉排生物质锅炉采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改回单回程，解决了管板裂纹的难题。锅筒下部由于布置了升管排，消除了锅筒底部的死水区...

产品介绍

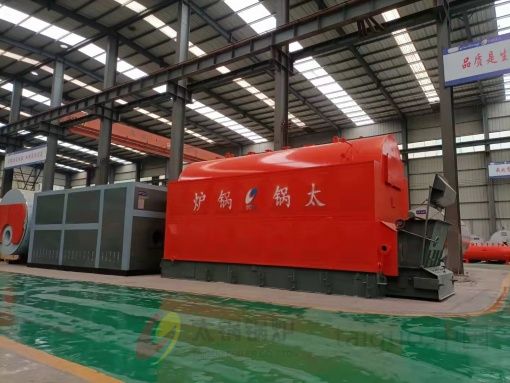

DZL单锅筒纵置式链条炉排生物质锅炉采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改回单回程，解决了管板裂纹的难题。

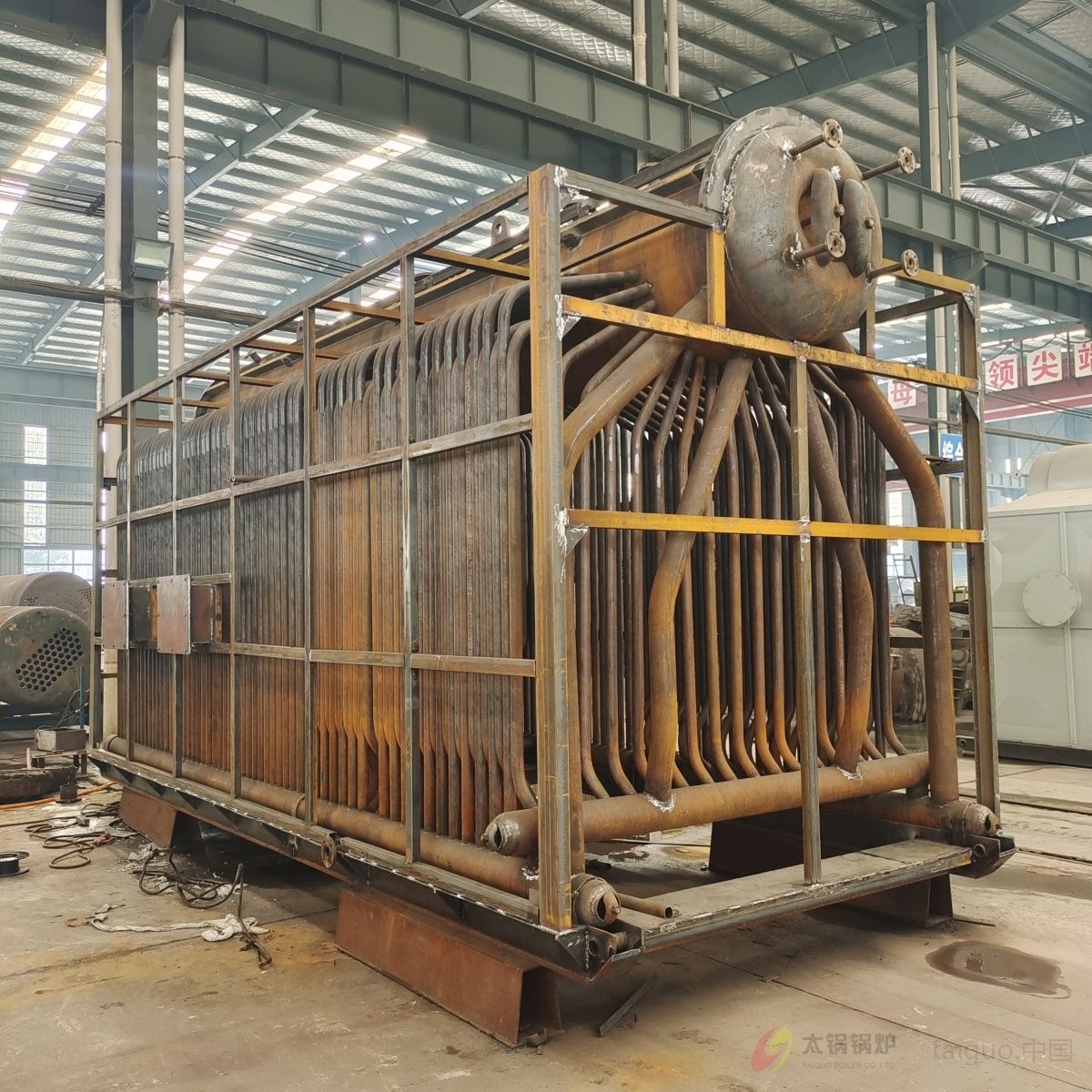

锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能良好的冷却，预防了锅炉下部鼓包。该锅炉采用*效传热螺纹烟管，获得强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

DZL单锅筒纵置式链条炉排生物质锅炉结构紧凑、与同类型锅炉相比较，外形尺寸小，节省锅炉房基建投资。该锅炉采用螺纹烟管强化传热，提高了传热系数和热效率。由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫作用。的双层二次风设计，改善了生物质燃料着火条件，采用*立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。

性能优势

(1)可实现模拟控速燃烧，不会产生爆燃。

(2)通过调整控制二次风量，可控制燃烧引燃速度。

(3)前后拱布置二次风，保证颗粒分解后的飞灰二次燃烧，燃烧效率高。

(4)采用鳞片式链条炉排，机械化进料。进料均匀，燃烧稳定，控制方便，具备不易回火，机械清灰方便的特点。

(5)运行稳定，调整方便，出力足。

(6)炉膛内的八字墙、出口烟囱部分均有降尘作用，使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保的指标。

工作原理

技术参数

型号Model 项目ltem		DZL1-0.7-T DZL1-1.0-T DZL2-1.25-T	DZL2-0.7-T DZL2-1.0-T DZL2-1.25-T	DZL4-1.25-T DZL4-1.6-T	DZL6-1.25-T DZL6-1.6-T	DZL8-1.25-T DZL8-1.6-T	DZL10-1.25-T DZL10-1.6-T （上下组装）
额定蒸发量（th） Rated evaporation capacity		1	2	4	6	8	10
额定蒸汽压力（Mpa） Rated pressure		0.7/1.0/1.25	0.7/1.0/1.25	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6
额定蒸汽温度（℃） Rated steam temperature		170/184/194	170/184/194	194/204	194/204	194/204	194/204
额定给水温度（℃C） Feed water temperature		20	20	20	20	20	20
受热面积（㎡） Heating area	本体Body	~33	~50	~100	~170	-200	-250
受热面积（㎡） Heating area	省煤器 Economizer	10.56/10.56/20.7	27.6	52.48/33.12	87.2	98	174
炉排有效面积（㎡） Effective area of grate		2.22	4.1	5.85	7.95	9.75	10.77
燃料种类 Fuel type			生物质数粒成型燃料 Biomass pellet fuel
锅炉燃料消耗量（kg／h） Fuel consumption		~200	~400	-800	~1200	~1600	~2010
排烟温度（℃） Flue gas temperature		-150	~150	~150	~150	~150	~150
锅炉热效率（％） Thermal efficiency		-82	-82	-82	-82	-82	-82
*大运输件重量（t） Weight of biggest part for transportation		1 7	23	2 5	3 5	4 5	33（上部）Upside 28（下部）Underpart
*大运输件尺寸长x宽x高（m） Overall dimension of biggest part for transportation		5.1x2.2x3	5.5x2.3x3.3	6.6x2.6x3.6	8.2x2.9x3.8	8.1x3.1x3.8	7.7x3.2x3.6 8.6x3.0x2.6

注：参数仅供参考，若有变动以实际图纸为准。

售后服务

您在购买太锅锅炉时，就可享受到我公司对产品的优质服务，为了使太锅锅炉能够合理、正确、规范的使用和避免非专业人员对该产品锅炉进行维修造成损坏或减短使用寿命，我公司对产品的服务工作做出如下承诺：

1、我公司可根据贵单位的要求承担锅炉设计、安装等与锅炉有关的各项事宜，采取交钥匙工程，我们可提供完善的售后服务，指导如何使用和维护锅炉及配件，提高锅炉运行效率，最大限度的延长设备使用寿命。

2、我公司售后服务中心配备有售后服务软件，对每台锅炉建立相应的管理档案，对每台出厂的锅炉进行售后服务跟踪管理,售后人员对锅炉进行定期的回访，并将每台锅炉的情况反馈到售后服务中心，由中心进行汇总分析，并做出相应的指导，根据我公司为客户设立的设备档案，定期向客户提示应当进行检修的部位，并且将根据客户的要求定期为客户提供检修人员。

3、遇有紧急情况，我公司可提供24小时服务，迅速解决。根据区域的不同，1—12小时内到达现场，省内12小时内解决问题，省外24小时解决问题。

4、我公司锅炉产品由中国人民保险公司承担质量保险。

5、除报价以外，提供免费设备锅炉房的有关各项事宜，办理各种锅炉运行手续。

6、太锅公司免费培训锅炉操作人员及技术服务，并可提供锅炉房内安装工艺设计图。 7、保修期内因质量有问题的配件免费更换,本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费，保修期满后负责终身维修。

8、根据锅炉服务管理档案，定期电话回访指导锅炉日常保养，令锅炉能正常运转，使锅炉保持良好运行状态。

9、工程安装过程，双方配合，严格管理，确保优质样板工程。真正实现“买名牌，买满意，买放心”，给贵单位增添光彩。设计、制造、安装、验收、施工、培训、全部采取一条龙服务，确保锅炉正常运行。
