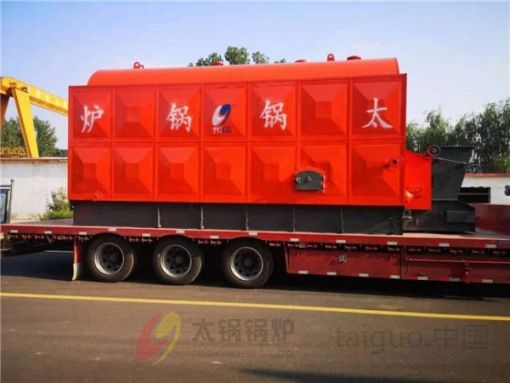

生物质单筒链条锅炉

容量：
1-10T
热效率：
82%
适用燃料：
生物质颗粒
应用范围：
化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥

简介：锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能良好的冷却，预防了锅炉下部鼓包。该锅炉采用*效传热螺纹烟管，获得强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

产品介绍

DZL单锅筒纵置式链条炉排生物质锅炉采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改回单回程，解决了管板裂纹的难题。

DZL单锅筒纵置式链条炉排生物质锅炉结构紧凑、与同类型锅炉相比较，外形尺寸小，节省锅炉房基建投资。该锅炉采用螺纹烟管强化传热，提高了传热系数和热效率。由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫作用。的双层二次风设计，改善了生物质燃料着火条件，采用*立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。

性能优势

(1)可实现模拟控速燃烧，不会产生爆燃。

(2)通过调整控制二次风量，可控制燃烧引燃速度。

(3)前后拱布置二次风，保证颗粒分解后的飞灰二次燃烧，燃烧效率高。

(4)采用鳞片式链条炉排，机械化进料。进料均匀，燃烧稳定，控制方便，具备不易回火，机械清灰方便的特点。

(5)运行稳定，调整方便，出力足。

(6)炉膛内的八字墙、出口烟囱部分均有降尘作用，使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保的指标。

技术参数

型号Model 项目ltem		DZL1-0.7-T DZL1-1.0-T DZL2-1.25-T	DZL2-0.7-T DZL2-1.0-T DZL2-1.25-T	DZL4-1.25-T DZL4-1.6-T	DZL6-1.25-T DZL6-1.6-T	DZL8-1.25-T DZL8-1.6-T	DZL10-1.25-T DZL10-1.6-T （上下组装）
额定蒸发量（th） Rated evaporation capacity		1	2	4	6	8	10
额定蒸汽压力（Mpa） Rated pressure		0.7/1.0/1.25	0.7/1.0/1.25	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6
额定蒸汽温度（℃） Rated steam temperature		170/184/194	170/184/194	194/204	194/204	194/204	194/204
额定给水温度（℃C） Feed water temperature		20	20	20	20	20	20
受热面积（㎡） Heating area	本体Body	~33	~50	~100	~170	-200	-250
受热面积（㎡） Heating area	省煤器 Economizer	10.56/10.56/20.7	27.6	52.48/33.12	87.2	98	174
炉排有效面积（㎡） Effective area of grate		2.22	4.1	5.85	7.95	9.75	10.77
燃料种类 Fuel type			生物质数粒成型燃料 Biomass pellet fuel
锅炉燃料消耗量（kg／h） Fuel consumption		~200	~400	-800	~1200	~1600	~2010
排烟温度（℃） Flue gas temperature		-150	~150	~150	~150	~150	~150
锅炉热效率（％） Thermal efficiency		-82	-82	-82	-82	-82	-82
*大运输件重量（t） Weight of biggest part for transportation		1 7	23	2 5	3 5	4 5	33（上部）Upside 28（下部）Underpart
*大运输件尺寸长x宽x高（m） Overall dimension of biggest part for transportation		5.1x2.2x3	5.5x2.3x3.3	6.6x2.6x3.6	8.2x2.9x3.8	8.1x3.1x3.8	7.7x3.2x3.6 8.6x3.0x2.6

注：参数仅供参考，若有变动以实际图纸为准。
