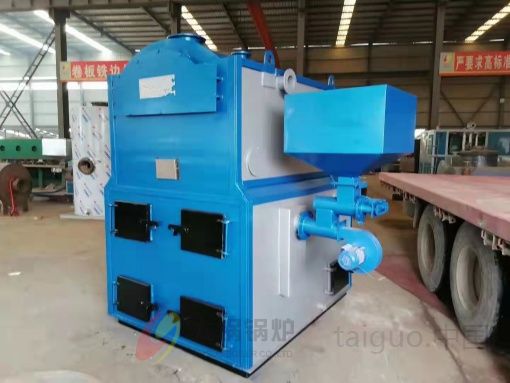

生物质卧式常压热水锅炉

容量：
0.7-20T
热效率：
85％
适用燃料：
生物质颗粒、木块、秸秆
应用范围：
供暖，集中供热、用热水

简介：CDZH生物质卧式热水锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置螺纹烟管。

产品介绍


CDZH生物质卧式热水锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型活动炉排采用人工加料，配有鼓风机、引风机进行机械通风。该炉前后拱采用新型的节能技术炉拱。燃料从料斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

性能优势

1、锅炉型式为卧式快装锅炉、工质自然循环。该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁、部分锅筒和锅筒内的对流管束。

2、设计性能强劲：该锅炉主要受热面管采用适用于低中压锅炉用的20#无缝钢管制成，锅筒适用锅炉专用钢板制成，左右集箱采用无缝钢管制成。

3、锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。

4、炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。

5、水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。

6、燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的优势。

7、节能环保：采用新气化燃烧技术，设置了气化旋转燃烧室，内置旋流二次配风，使燃料燃烧更加充分。

8、采用高效传热元件—螺纹烟管，配以合理的烟气流速，使锅炉热效率更高。热效率高达85%以上。

9、锅炉采用国家推广的绿色可再生生物质木质颗粒燃料，CO2达到零排放，烟尘排放浓度小于50mg/m3，烟气黑度小于林格曼I级，各项指标均达到国家一类地区环保标准。

10、运行费用低：由于锅炉本身所使用的燃料(木质生物质颗粒)是属于国家支持推广的新型环保燃料，是一种可再生资源。具有热值高，成本低，来源广泛的特点。其运行成本仅是电锅炉的四分之一，燃油(气)锅炉的二分之一以下。

11、自动化程度高：数字集成控制器，可按用户设定自动控制器燃烧工况，操作简单方便，自动点火，自动上料，自动清灰。

12、安全：采用高标准，高质量的辅机、附件和自动控制设备，保证锅炉安全、稳定运行。

13、外观新颖：锅炉外观设计美观大方


工作原理

CDZH生物质卧式热水锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型活动炉排采用人工加料，配有鼓风机、引风机进行机械通风

技术参数

规格型号	额定热功率（MW）	额定工作压力（MPa）	出水/回水温度（℃）	锅炉热效率（%）	炉排面积（㎡）	设计燃料	受热面积（㎡）	锅炉自重（T）	供暖面积（㎡）
CDZL0.7-95-70-T	0.7	常压	95/70	85%	1.85	生物质颗粒	35	14	6000
CDZL1.4-95-70-T	1.4	常压	95/70	85%	2.4	生物质颗粒	74.5	20	12000
CDZL2.1-95-70-T	2.1	常压	95/70	85%	2.8-3.1	生物质颗粒	106.4	24	18000
CDZL2.8-95-70-T	2.8	常压	95/70	85%	4.6	生物质颗粒	129	28	24000
CDZL3.5-95-70-T	3.5	常压	95/70	85%	6.2	生物质颗粒	135.4	31.5	30000
CDZL4.2-95-70-T	4.2	常压	95/70	85%	7.3	生物质颗粒	148.3	37	36000
CDZL5.6-95-70-T	5.6	常压	95/70	85%	10.4	生物质颗粒	193	49	48000
CDZL7-95-70-T	7	常压	95/70	85%	12.8	生物质颗粒	253	62	60000
CDZL10.5-85-70-T	10.5	常压	95/70	85%	17.9	生物质颗粒	327	88	90000
CDZL14-95-70-T	14	常压	95/70	85%	21.1	生物质颗粒	755	129	120000
